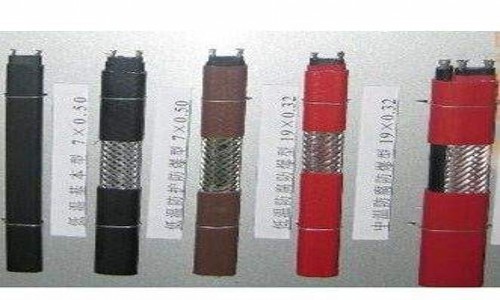

一、结构：
1、铜芯导线：7*0.50、7*0.32、19*0.41
2、导电塑料层：普通PTC、阻燃PTC、含氟PTC
3、绝缘层：改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料
4、屏蔽层：镀锡软圆铜线，覆盖密度80%
5、护套层：改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料
二、产品型号:
1、温度：中温（Z）系列
2、结构型式：基本型（J）、基本防腐型（J2）、屏蔽防爆型（P）、屏蔽防腐型（P2）、
防爆防护型（PF）、防爆防腐型（PF2）
3、电压等级：110V、220V、380V、600V；
4、标称功率：35w/m、45W/m、50W/m、60W/m
5、自限温电伴热带结构型式型号
产 品 名 称 | 型号 规格 | 功率（W/m 10℃） | 工作电压（V） | *大使用长度（m） |
中温基本型 | ZWL-J | 35、45、50、60 | 110-600 | 100 |
中温防腐型 | ZWL-J2 | 35、45、50、60 | 110-600 | 100 |
中温防护型 | ZWL-F | 35、45、50、60 | 110-600 | 100 |
中温防爆型 | ZWL-P | 35、45、50、60 | 110-600 | 100 |
中温防爆防护型 | ZWL-PF | 35、45、50、60 | 110-600 | 100 |
中温防爆防腐型 | ZWL-PF2 | 35、45、50、60 | 110-600 | 100 |
根据客户要求，也可生产阻燃型自限温电伴热带，
例：ZR-ZXW-P-35-220 即阻燃自限温电伴热带防爆型，功率35W/m，工作电压220V，具有阻燃、防爆性能；
三、技术指标：
1、标准颜色：棕色（客户要求）
2、温度范围：**工作温度105±5℃；**曝露温度135℃；
**承受温度：改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、
全氟材料205℃；
3、施工温度：*低-40℃
4、热稳定性：由10℃到149℃间来回循环300次后，电缆发热量维持在90%以上；
5、弯曲半径：-20℃时为25.4mm -30℃时为35.00mm
6、绝缘电阻：电缆长度100m，恒温水域75℃时，测试绝缘电阻*小20MΩ，有屏蔽或防爆防护型，室温20℃时用2.500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻*小值为1200MΩ
四、自限温电伴热带（自控温电伴热带）选型基本要求
1、基本型（J）电伴热带一般使用于无防爆、无防腐要求，环境湿度不大的场所；
2、防护型（F）电伴热带一般使用于无防爆、无防腐要求，但环境湿度较大的场所；
3、防爆型（P）电伴热带一般使用于有防爆、无防腐要求，环境湿度不大的场所；
4、防爆防护型（PF）电伴热带一般使用于有防爆、无防腐要求，但环境湿度较大的场所；
5、防爆防腐型（PF2）电伴热带一般使用于有防爆、防腐要求，环境湿度较大的场所；
6、防腐型(J2)电伴热带一般使用于无防爆、有防腐要求场合；
五、产品优点：
1、伴热管线温度均匀，不会过热，**可靠；
2、节约电能；
3、安装及运行费用低；
4、间歇操作时，升温启动快速；
5、安装维护简便；
6、便于自动化管理；
7、无环境污染；
8、适合复杂管线伴热；
9、适用于仪表箱防冻；
10、适用于远离装置的管线伴热；
五、自限温伴热带（自控温伴热带）工作原理：在两根平行导线中间填充PTC高分子导电塑料作芯带，其中高分子塑料是基体材料，起骨架和填料载体的作用，无机导体填料是电流载体在绝缘体中形成连通的导电网络，起电流通道作用，当电源接通后，电流经过其中一根导线通过芯带到另一根导线上，形成回路，芯带通电后发热，以补偿管道的散热损失。
这种导电塑料，在温度上升到时，受热膨胀，使得部分电流通道网络逐步断开，通过的电流减少，发热量也随之减少，当温度上升到某个范围时，导电塑料中电流通道因受热膨胀，几乎都成断路，电伴热带电源等于切断，而在温度降低时，芯带收缩，电流通道重新接通，电伴热带又开始供给热能，这就是自限温电伴热带（自控温电伴热带）实现自动调节温度的原理。
