NH-KHBF4RP耐高温防火电缆执行标准:企业标准,耐火特性符合GB12666.6-90要求(等效采用IEC331)。
一.NH-KHBF4RP耐高温防火电缆使用特性:
1、耐高温防火电缆长期使用工作温度:500℃;短期使用1000℃,90分钟
2、耐高温防火电缆的额定电压为Uo/U:450/750V、600/1000V
3、耐高温防火电缆低环境温度:固定敷设-60℃,非固定敷设-20℃
4、耐高温防火电缆小弯曲半径:非铠装电缆不小于电缆外径的的10倍,铠装电缆不小于电缆外径的12倍。
二.NH-KHBF4RP耐高温防火电缆用途:安徽佰能电气有限公司
耐高温防火电缆适用于发电、冶金等高温、防火、防腐恶劣环境中的型号检测及电力传输。耐高温防火电缆尤其适用于消防与保安系统的系统保护回路的控制及动力传输。耐高温防火电缆的重要特征是:能在1000℃下使用90分钟,维持在火灾状况下给消防、救生设备和保安系统供应电能,以减少人员伤亡和降低救援难度。
三.NH-KHBF4RP耐高温防火电缆型号及M称:
序号 | M称 | 敷设方式 | 敷设方式 |
1 | AFHBRP | 耐高温防火电缆 | 用于各种移动电器设备 |
2 | ABHBRP | 屏蔽型耐高温防火电缆 |
耐高温防火电缆的规格:
型号 | 额定电压(U0/U)(KV) | 芯数 | 标称截面(mm2) |
ABHBR ABHBRP | 0.6/1 | 3、3+1 | 1.5-150 |
结构示意图
1、导体铜芯或镍芯
2、聚四氟绕包,玻纤编织或F46注塑或云母带J缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套
注:如需阻燃护套,型号前加ZR

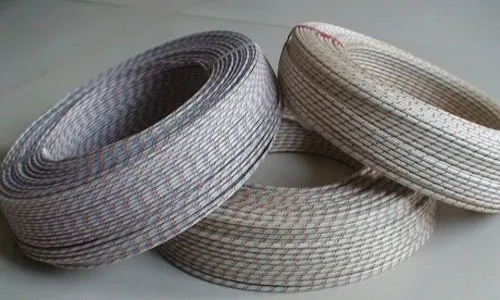

耐高温防火电缆产品样图 主要技术指标:安徽佰能电气有限公司
项目 | 代号 | 含义说明 | |||
系列代号 | NH | 防火电缆 | |||
J缘材料 | F | 防火J缘材料 | |||
屏蔽材料 | / P1 | 无屏蔽可省略 镀锡铜丝编织屏蔽 | |||
护套材料 | F | 聚全氟乙丙烯 | |||
铠装材料 | 22或32 | 钢带铠装 细钢丝铠装 | |||
导体种类 | A B | 单股导体 绞合导体 |
型号对照表:
|
