执行标准:国标GJB773A-2000航空航天用含氟塑料绝缘电线电缆
产品特性:
1、额定电压:交流600V
2、工作温度:-60+200
3、导体:实芯或绞合镀锡铜线
4、绝缘:氟塑料
5、颜色:红/黄/兰/白/黑/黄绿/棕等
6.电缆安装敷设温度应不低于-25。
7.允许弯曲半径:电缆***小为电缆外径的10倍
产品特点及用途:

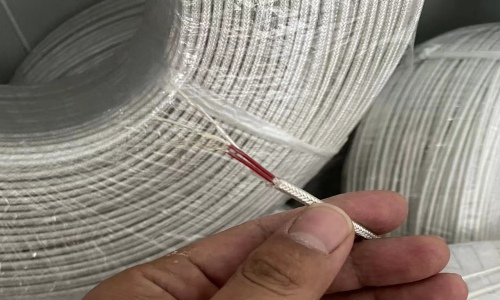

耐高温电缆FF46-3 (AF200-3镀镍)适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,具有优良的高温耐低温性能,具有优良的电绝缘性能,优良的化学稳定性能,耐高电压,耐老化,使用寿命长。且柔软便于安装,广泛用于冶金、电力、石化、电子、汽车制造照明,灯具、家用电器、电热电器、仪表仪器、电机引接线及电子、灯具、燃具等高温环境等行业。
(1)FF46-1(AF200-1镀锡)
(2)FF46-2 (AF200-2镀银)
(3)FF46-3 (AF200-3镀镍)
(2)FF4-2 (AF250-2镀银)
(3)FF4-3 (AF250-3镀镍)
称截面积 m㎡ | 导体结构 根数/单径 | 电线外径mm | 成品参考重量≥㎏/㎞ |
0.5 | 4/0.41 | 2.9 | 14 |
1.0 | 7/0.41 | 3.1 | 28 |
1.5 | 11/0.41 | 3.5 | 26 |
2.0 | 15/0.41 | 3.7 | 32.5 |
2.5 | 19/0.41 | 4.0 | 36.4 |
4.0 | 19/0.50 | 4.4 | 51.5 |
6.0 | 29/0.50 | 5.1 | 74.7 |
10.0 | 49/0.50 | 6.2 | 111.6 |
16.0 | 84/0.50 | 7.3 | 178.9 |
