一、产品标准

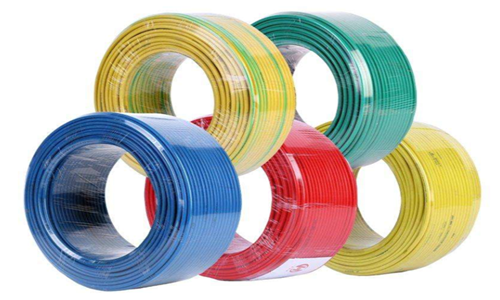

NH-BV-105耐火照明电线按GB/T5023-2008《额定电压450/750V及以下PVCJ缘电缆》、JB/T8734-1998《额定电压450/750V及以下PVCJ缘电缆电线和软线》和GB/T19666-2005《电线电缆燃烧实验方法》、GA306.2-2007标准生产。
二、适用范围
NH-BV-105耐火照明电线适用于作交流额定电压450/750V及以下在发电站、高层建筑、地铁、隧道、智能大楼、军用战舰等设施中承担通信和供电的各种电信设备、电器、仪表、自动化装置及建筑布线等有一定耐火要求场合接线用。
三、使用特性
额定电压U。/U为450/750V、300/500V和300/300V。
在750℃~1000℃ 明火状态下90min内持续正常导电。
电缆导体的允许长期高工作温度不超过70℃.90℃和105℃，
电缆敷设时环境温度应不低于0℃
电缆弯曲半径≥4D（D为电线外径）：
四、电缆型号
型 号 | M 称 | 标 准 |
NH-BV（A.B） | 耐火用途70℃单芯硬导体无护套电线 | GB/T5023-2008 JB/T8734-1998 GB/T19666-2005 GA306.2-2007 |
NH-BVR（A.B） | 耐火用途70℃多芯软导体无护套电线 | |
NH-BVV（A.B） | 耐火用途70℃PVCJ缘PVC护套扁形电线 | |
NH-BYJ（A.B） | 耐火用途90℃单芯硬导体交联聚乙烯J缘无护套电线 | |
NH-RYJ（A.B） | 耐火用途90℃多芯软导体交联聚乙烯J缘无护套电线 | |
NH-RVS（A.B） | 耐火用途70℃多芯软导体对绞无护套电线 | |
NH-BV-90（A.B） | 耐火用途90℃单芯硬导体无护套电线 | |
NH-BVR-90（A.B） | 耐火用途90℃多芯软导体无护套电线 | |
NH-BVV-90（A.B） | 耐火用途90℃PVCJ缘PVC护套扁形电线 | |
NH-RVS-90（A.B） | 耐火用途90℃多芯软导体对绞无护套电线 | |
NH-BV-105（A.B） | 耐火用途105℃单芯硬导体无护套电线 | |
NH-BVR-105（A.B） | 耐火用途105℃多芯软导体无护套电线 | |
NH-BVV-105（A.B） | 耐火用途105℃PVCJ缘PVC护套扁形电线 | |
NH-RVS-105（A.B） | 耐火用途105℃多芯软导体对绞无护套电线 |
五、结构尺寸及主要技术参数
截面积 | 导体 | 导体结构 | 耐火层 | J缘 | 外径 | 电缆近似 | 导体大 | 小J缘 |
厚度 | ||||||||
1.5 | 1 | 1/1.38 | 0.14 | 0.8 | 3.3 | 21.35 | 12.1 | 0.011 |
1.5 | 2 | 7/0.52 | 0.14 | 0.8 | 3.4 | 22.14 | 12.1 | 0.010 |
2.5 | 1 | 1/1.78 | 0.14 | 0.8 | 3.9 | 30.74 | 7.41 | 0.010 |
2.5 | 2 | 7/0.68 | 0.14 | 0.8 | 4.2 | 33.81 | 7.41 | 0.009 |
4 | 1 | 1/2.25 | 0.14 | 0.8 | 4.4 | 49.94 | 4.61 | 0.0085 |
4 | 2 | 7/0.85 | 0.14 | 0.8 | 4.8 | 51.81 | 4.61 | 0.0077 |
6 | 1 | 1/2.76 | 0.14 | 0.8 | 4.9 | 71.28 | 3.08 | 0.0070 |
6 | 2 | 7/1.04 | 0.14 | 0.8 | 5.4 | 73.37 | 3.08 | 0.0065 |
10 | 2 | 1/3.54 | 0.14 | 1.0 | 6.4 | 118.69 | 1.83 | 0.0070 |
10 | 2 | 7/1.35 | 0.14 | 1.0 | 6.8 | 124.3 | 1.83 | 0.0065 |
16 | 2 | 7/1.7 | 0.14 | 1.0 | 8.0 | 187.44 | 1.15 | 0.0050 |
25 | 2 | 7/2.14 | 0.14 | 1.2 | 9.8 | 286.44 | 0.727 | 0.0050 |
35 | 2 | 7/2.52 | 0.14 | 1.2 | 11.0 | 386.59 | 0.524 | 0.0040 |
50 | 2 | 19/1.78 | 0.14 | 1.4 | 13.0 | 524.52 | 0.387 | 0.0045 |
70 | 2 | 19/2.14 | 0.14 | 1.4 | 15.0 | 739.05 | 0.268 | 0.0035 |
95 | 2 | 19/2.52 | 0.14 | 1.6 | 17.0 | 1021.0 | 0.193 | 0.0035 |
120 | 2 | 37/2.03 | 0.14 | 1.6 | 19.0 | 1273.62 | 0.153 | 0.0032 |
150 | 2 | 37/2.25 | 0.14 | 1.8 | 21.0 | 1567.12 | 0.124 | 0.0032 |
185 | 2 | 37/2.52 | 0.14 | 2.0 | 23.5 | 1964.1 | 0.091 | 0.0032 |
240 | 2 | 37/2.85 | 0.14 | 2.2 | 26.5 | 2570.46 | 0.0754 | 0.0032 |
300 | 2 | 61/2.52 | 0.14 | 2.4 | 29.5 | 3215.78 | 0.0601 | 0.0030 |
400 | 2 | 61/2.85 | 0.14 | 2.6 | 33.5 | 4096.0 | 0.0470 | 0.0028 |
