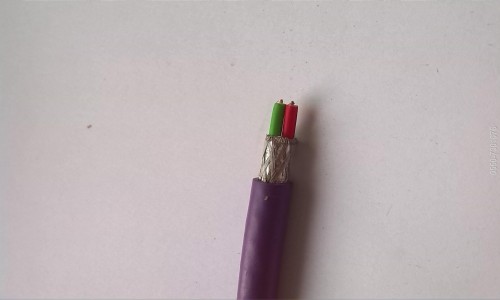

安徽佰能电气有限公司销售各类(补偿导线/电缆系列)：
KX补偿导线/电缆，EX补偿导线/电缆，NX补偿导线/电缆
BC补偿导线/电缆，SC补偿导线/电缆，JX补偿导线/电缆
1、用途：
热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。2：使用条件：(1) 工作温度：耐热用：zui高200℃和260℃两种； 一般用：**高70℃和105℃两种。(2) zui低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃； PVC绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。(3) zui小弯曲半径：PVC绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。3、产品品种、规格、结构型式(1) 产品品种及型号：见表1表1
| 产品名称 | 型 号 | 配用热电偶 | 热电偶分度号 |
| 铜-铜镍补偿型导线（电缆） | SC | 铂铑10-铂热电偶铂铑13-铂热电偶 | S |
| 铁-铜镍补偿型导线（电缆）铜-铜镍补偿型导线（电缆） | KCAKCB | 镍铬-镍硅热电偶 | K |
| 镍铬-镍硅延长型导线（电缆） | KX | 镍铬-镍硅热电偶 | K |
| 铁-铜镍补偿型导线（电缆）镍铬硅-镍硅延长型导线（电缆） | NCNX | 镍铬硅-镍硅热电偶 | N |
| 镍铬-铜镍延长型导线（电缆） | EX | 镍铬-铜镍热电偶 | E |
| 铁-铜镍延长型导线（电缆） | JX | 铁-铜镍热电偶 | J |
| 铜-铜镍延长型导线（电缆） | TX | 铜-康铜镍电偶 | T |
(2) 产品规格：见表2表2
| 名 称 | 导体标称截面mm2 | ||
| 补偿导线 | 补偿电缆 | ||
| 线芯对数 | 1 | 二线组：1～24对三线组：1～19对 | 0.5 |
| 1.0 | |||
| 1.5 | |||
| 2.5 | |||
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。4、技术要求 (1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
安徽佰能电气有限公司 w w w.ahbnyb.c o m
表3
| 产品型号 | 补偿导线及电缆线芯 | 绝缘层着色 | 配用热电偶分度号 | ||
| 正极 | 负极 | 正极 | 负极 | ||
| SC | 铜 | 铜镍0.6 | 红 | 绿 | S(铂铑10-铂)R(铂铑13-铂) |
| KCA | 铁 | 铜镍22 | 红 | 蓝 | K(镍铬-镍硅) |
| KCB | 铜 | 铜镍40 | 红 | 蓝 | |
| KX | 镍铬10 | 镍硅 | 红 | 黑 | |
| EX | 镍铬10 | 铜镍45 | 红 | 棕 | E(镍铬-铜镍) |
| JX | 铁 | 铜镍45 | 红 | 紫 | J(铁-铜镍) |
| TX | 铜 | 铜镍45 | 红 | 白 | T(铜-铜镍 |
| NC | 铁 | 铜镍18 | 红 | 灰 | N(镍铬硅-镍硅) |
| NX | 镍铬硅 | 镍硅 | 红 | 灰 | |
(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4表4
| 使用分类 | 标志代号 | 允差等级及标志 | 护套着色 | |||
| 普通级 | 精密级 | 普通级 | 精密级 | 本安型 | ||
| 一般用 | G | 省 | S | 黑色 | 灰色 | 蓝色 |
| 耐热用 | H | 黑色 | 灰色 | 蓝色 | ||
(3) 补偿导线及补偿电缆热电特性及允差表：见表5表5
| 型号 | 使用分类 | 温度范围℃ | 测量端温度℃ | 往复电阻20℃长度为1m不大于Ω | |||
| 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
| SC | G | 0～100 | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
| H | 0～200 | ||||||
| KCA | G | 0～100 | 1000 | 1.40 | 0.70 | 0.47 | 0.28 |
| H | 0～200 | 900 | |||||
| KCB | G | 0～100 | 900 | 1.04 | 0.70 | 0.47 | 0.28 |
| KX | G | -20～100 | 900 | 2.20 | 1.10 | 0.73 | 0.44 |
| H | -25～200 | 900 | |||||
| EX | G | -20～100 | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
| H | -25～200 | 500 | |||||
| JX | G | -20～100 | 500 | 1.30 | 0.65 | 0.43 | 0.26 |
| H | -25～200 | 500 | |||||
| TX | G | -20～100 | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
| H | -25～200 | 300 | |||||
| NC | G | 0～100 | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
| H | 0～200 | 900 | |||||
| NX | G | -20～100 | 900 | 2.86 | 1.43 | 0.95 | 0.57 |
| H | -25～200 | 900 | |||||
(4) 其它性能指标：见表6表6
| 项 目 | 单 位 | 性能指标 | |
| PVC绝缘 | F46绝缘或F绝缘 | ||
| 绝缘电阻（20℃）≥ | MΩ·km | 25 | 500 |
| 电压试验 | V/1min | 1000 | |
| 阻燃性能 | 由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定 |
5、型号、名称：见表7～表8表7 补偿导线
| 型 号 | 名 称 |
| KX-VV | PVC绝缘和护套K分度热电偶用补偿导线 |
| KX-VPV | PVC绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
| KX-FF | 氟塑料绝缘和护套K分度热电偶用补偿导线 |
| KX-FPF | 氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
| KX-FV-105 | 氟塑料绝缘耐热105℃PVC护套K分度热电偶用补偿导线 |
| KX-FPV-105 | 氟塑料绝缘铜丝编织屏蔽耐热105℃PVC护套K分度热电偶用屏蔽补偿导线 |
| KX-HF4B | 聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线 |
| KX-HF4PB | 聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注： ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的****项，如：EX-VVP；② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能；④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。表8 补偿电缆
| 型 号 | 名 称 |
| KX-VV | PVC绝缘对绞PVC护套K分度热电偶用补偿电缆 |
| KX-VPV | PVC绝缘对绞铜丝编织分屏蔽PVC护套K分度热电偶用补偿电缆 |
| KX-VPVP | PVC绝缘对绞铜丝编织分屏蔽总屏蔽PVC护套K分度热电偶用补偿电缆 |
| KX-VVP | PVC绝缘对绞铜丝编织总屏蔽PVC护套K分度热电偶用补偿电缆 |
| KX-FF | 氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆 |
| KX-FPF | 氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆 |
| KX-FPFP | 氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
| KX-FFP | 氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
| KX-FV-105 | 氟塑料绝缘对绞耐热105℃PVC护套K分度热电偶用补偿电缆 |
| KX-FPV-105 | 氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃PVC护套K分度热电偶用补偿电缆 |
| KX-FPVP-105 | 氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃PVC护套K分度热电偶用补偿电缆 |
| KX-FVP-105 | 氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃PVC护套K分度热电偶用补偿电缆 |
| KX-HF4B | 聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆 |
| KX-HF4PB | 聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
| KX-HF4PBP | 聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
| KX-HF4BP | 聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
注： ① 其他型号补偿电缆SC、KC、EX、JX、TX、NC、NX等,只需改写型号的****项，如：EX-VPV；② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜；③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。⑤ 本安补偿电缆需在原型号前加"IA-"，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加"ZR-"。6、交货要求根据双方协议允许任何长度交货，长度计量误差为±0.5%。7、订货须知 订货时务必注明产品名称、型号、对数、耐温等级、屏蔽型式、数量等。
