安徽佰能电气有限公司销售各类(补偿导线/电缆系列)：
本安补偿导线, 耐油补偿导线， 硅橡胶补偿导线
防腐补偿导线， 耐寒补偿导线， 氟塑料补偿导线
安徽佰能电气有限公司 w w w.ahbnyb.c o m

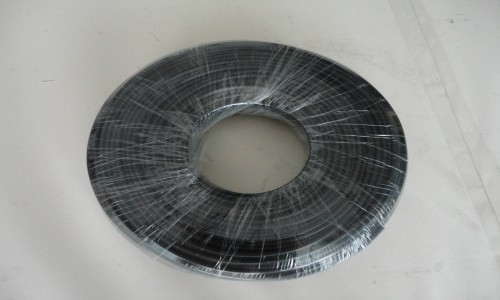

铝厂专用KX高温补偿导线用途：是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。KX-FPV-105屏蔽KX补偿导线适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
使用条件：
(1) 工作温度：耐热用：较高200℃和260℃两种；
一般用：较高70℃和105℃两种。
(2) 较低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
PVC绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3) ***小弯曲半径：PVC绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
3、产品品种、规格、结构型式
(1) 品种及型号：见表1
产品名称 | 型 号 | 配用热电偶 | 热电偶分度号 |
铜-铜镍补偿型导线（电缆） | SC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S |
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆） | KCA KCB | 镍铬-镍硅热电偶 | K |
镍铬-镍硅延长型导线（电缆） | KX | 镍铬-镍硅热电偶 | K |
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆） | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬-铜镍延长型导线（电缆） | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍延长型导线（电缆） | JX | 铁-铜镍热电偶 | J |
铜-铜镍延长型导线（电缆） | TX | 铜-康铜镍电偶 | T |
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对
为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
4、KX-FPV-105屏蔽KX补偿导线技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
产品型号 | 补偿导线及电缆线芯 | 绝缘层着色 | 配用热电偶 分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC | 铜 | 铜镍0.6 | 红 | 绿 | S(铂铑10-铂) R(铂铑13-铂) |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K(镍铬-镍硅) |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | 镍铬10 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E(镍铬-铜镍) |
JX | 铁 | 铜镍45 | 红 | 紫 | J(铁-铜镍) |
TX | 铜 | 铜镍45 | 红 | 白 | T(铜-铜镍 |
NC | 铁 | 铜镍18 | 红 | 灰 | N(镍铬硅-镍硅) |
NX | 镍铬硅 | 镍硅 | 红 | 灰 |
补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4
使用分类 | 标志代号 | 允差等级及标志 | 护套着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 蓝色 |
耐热用 | H | 黑色 | 灰色 | 蓝色 |
