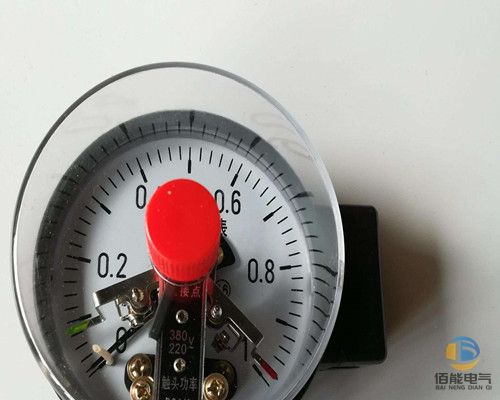

耐震光电信号电接点压力表YXXD-100-Z YXXD-150-Z 耐震光电信号电接点压力表具有抗环境振动，介质脉动和冲击载荷特性。
仪表指示清晰、稳定、电信号切换可靠。 耐震光电信号电接点压力表适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量，除指示功能外，还具有上下限二位可调信号控制。 耐震光电信号电接点压力表采用非接触式电接点，其设定接点上应用了光电传感器，构成无接点信号切换装置。通过控制电路，输出高低电平信号，故仪表灵敏 度高，响应快速，控制精度高，无滞后、跳跃现象。在低电压工作时，一般接点式装置浸没于阻尼液中，其接点附着油膜，增大了接触电阻，使接点不能有效工作，电流大时烧蚀严重。采用光电无触点信号切换，无电弧，无接点蚀损现象，故使用寿命长，开关特性优良。仪表输出高低电平直流信号，适用24V直流电压的计算机用户。仪表能适应特殊场合，各种工作条件，广泛应用于石油、化工、机械、冶金、核能技术及开关频繁的工艺流程。
安徽佰能电气有限公司 w w w.ahbnyb.c o m
技术参数：
| 测量范围 MPa | 0～0.16; 0～0.25; 0～0.4; 0～0.6; 0～2.5; 0～4; 0～6; 0～10; 0~16; 25; 0～40; 0～60-0.1～0.15; -0.1～0.3; -0.1～0.5;-0.1～0.9; -0.1～1.5; -0.1～2.4 |
| 准确度 | 正负 1.6% |
| 使用工作温度 | -10℃～55℃ |
| 使用压力上限 | 1/2～2/3 |
| 抗工作环境振动 | V.H.4 |
| 防护等 | IP64 |
| 工作电压 | DC 24V |
| 输出 | 高、低电平 OV/24V DC |
耐震光电信号电接点压力表执行标准：Q/320211 DGH06-2003 等效工作状态：（上限-常开接点例）
| 型号 | 外形尺寸mm | |||||||
| D1 | D2 | L2 | L1 | H | d | d0 | M | |
| YXXD-100ZQ-Z | 100 | 98 | 23 | 78 | 38 | 118 | 5.5 | 20x1.5 |
| YXXD-100Z-Z | 100 | 98 | 28.5 | 78 | 38 | / | / | 20x1.5 |
| YXXD-100-Z | 100 | 98 | 28.5 | 78 | 38 | / | / | 20x1.5 |
| YXXD-150-Z | 150 | 161 | 35 | 90 | 42 | / | / | 20x1.5 |
使用与订货须知：工作环境应无腐蚀性气体。
接装后请剪除仪表表壳D部橡胶塞凸起部，令仪表内腔与大气相通，以保证仪表准确度。
订货请说明M称、型号、测量范围。 腐蚀性环境或腐蚀性介质请另行说明。
