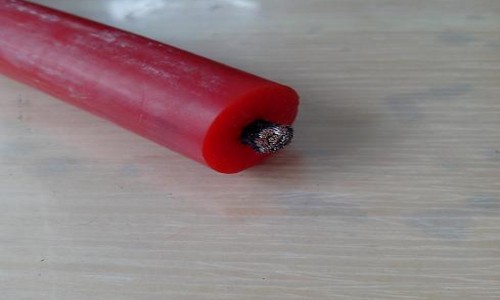

一：型号：硅橡胶高压电线AGG-DC, 点火线（200℃）
二：执行标准：Q/IRMV2-2008
三：产品特性：安徽佰能电气有限公司
1、额定电压：直流 5KV、10KV、15KV、20KV、25KV、30KV、50KV、100KV
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：硅橡胶
5、颜 色：红/黄/兰/白/黑/黄绿/棕等
四：特点/用途：安徽佰能电气有限公司
具有优良的高温耐低温性能，具有优良的电绝缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长。且柔软便于安装。
广泛应用于煤气点火、汽车点火、高压测试台、电视机、微波炉、霓红灯、仪器仪表内部高压、安装连接用电子电器及其他器械的高电压场合。
五：规格结构及技术参数：
电压等级(KV) | 导体标称截面（mm2） | 导体结构根数/单线直径 | 绝缘厚度(mm) | 平均外径(mm) | 20℃时导体电阻大值(Ω/km) |
5 | 0.20 | 7/0.20 | 1.00 | 2.60 | 95.0 |
0.35 | 19/0.16 | 1.00 | 2.80 | 53.1 | |
0.50 | 16/0.20 | 1.00 | 3.00 | 10.1 | |
0.75 | 24/0.20 | 1.20 | 3.60 | 26.7 | |
1.00 | 32/0.20 | 1.30 | 4.00 | 20.0 | |
1.50 | 30/0.25 | 1.50 | 4.60 | 13.7 | |
2.50 | 49/0.25 | 1.60 | 5.40 | 8.21 | |
10 | 0.20 | 7/0.20 | 1.30 | 3.20 | 95.0 |
0.35 | 19/0.16 | 1.30 | 3.40 | 53.1 | |
0.50 | 16/0.20 | 1.30 | 3.60 | 10.1 | |
0.75 | 24/0.20 | 1.50 | 4.20 | 26.7 | |
1.00 | 32/0.20 | 1.50 | 4.40 | 20.0 | |
1.50 | 30/0.25 | 1.80 | 5.20 | 13.7 | |
2.50 | 49/0.25 | 1.80 | 5.80 | 8.21 | |
4.00 | 56/0.30 | 2.00 | 6.80 | 5.09 | |
6.00 | 84/0.30 | 2.00 | 7.60 | 3.39 | |
15 | 0.20 | 7/0.20 | 1.70 | 4.00 | 95.0 |
0.35 | 19/0.16 | 1.70 | 4.20 | 53.1 | |
0.50 | 16/0.20 | 1.70 | 4.40 | 40.1 | |
0.75 | 24/0.20 | 2.00 | 5.20 | 26.7 | |
1.00 | 32/0.20 | 2.00 | 5.30 | 20.0 | |
1.50 | 30/0.25 | 2.20 | 6.00 | 13.7 | |
2.50 | 49/0.25 | 2.20 | 6.60 | 8.21 | |
4.00 | 56/0.30 | 2.40 | 7.60 | 5.09 | |
6.00 | 84/0.30 | 2.40 | 8.40 | 3.39 | |
20 | 0.20 | 7/0.20 | 1.80 | 4.20 | 95.0 |
0.35 | 19/0.16 | 1.80 | 4.40 | 53.1 | |
0.50 | 16/0.20 | 1.80 | 4.60 | 40.1 | |
0.75 | 24/0.20 | 2.20 | 5.60 | 26.7 | |
1.00 | 32/0.20 | 2.20 | 5.80 | 20.0 | |
1.50 | 30/0.25 | 2.40 | 6.40 | 13.7 | |
2.50 | 49/0.25 | 2.40 | 7.00 | 8.21 | |
4.00 | 56/0.30 | 2.60 | 8.00 | 5.09 | |
6.00 | 84/0.30 | 2.60 | 8.80 | 3.39 | |
25 | 0.20 | 7/0.20 | 2.50 | 5.60 | 95.0 |
0.35 | 19/0.16 | 2.50 | 5.80 | 53.1 | |
0.50 | 16/0.20 | 2.50 | 6.00 | 40.1 | |
0.75 | 24/0.20 | 2.70 | 6.60 | 26.7 | |
1.00 | 32/0.20 | 2.70 | 6.80 | 20.0 | |
1.50 | 30/0.25 | 2.90 | 7.50 | 13.7 | |
2.50 | 49/0.25 | 2.90 | 8.00 | 8.21 | |
4.00 | 56/0.30 | 3.10 | 9.00 | 5.09 | |
6.00 | 84/0.30 | 3.10 | 9.80 | 3.39 | |
30 | 0.20 | 7/0.20 | 3.00 | 6.60 | 95.0 |
0.35 | 19/0.16 | 3.00 | 6.80 | 53.1 | |
0.50 | 16/0.20 | 3.00 | 7.00 | 40.1 | |
0.75 | 24/0.20 | 3.40 | 8.00 | 26.7 | |
1.00 | 32/0.20 | 3.40 | 8.20 | 20.0 | |
1.50 | 30/0.25 | 3.60 | 9.00 | 13.7 | |
2.50 | 49/0.25 | 3.60 | 9.40 | 8.21 | |
4.00 | 56/0.30 | 3.80 | 10.5 | 5.09 | |
6.00 | 84/0.30 | 3.80 | 11.2 | 3.39 | |
50 | 0.20 | 7/0.20 | 7.00 | 14.6 | 95.0 |
0.35 | 19/0.16 | 7.00 | 14.8 | 53.1 | |
0.50 | 16/0.20 | 7.00 | 15.0 | 40.1 | |
0.75 | 24/0.20 | 7.20 | 15.6 | 26.7 | |
1.00 | 32/0.20 | 7.20 | 15.8 | 20.0 | |
1.50 | 30/0.25 | 7.50 | 16.6 | 13.7 | |
2.50 | 49/0.25 | 7.50 | 17.2 | 8.21 | |
4.00 | 56/0.30 | 8.00 | 19.0 | 5.09 | |
6.00 | 84/0.30 | 8.00 | 20.0 | 3.39 | |
100 | 1.00 | 32/0.30 | 12.0 | 25.0 | 20.0 |
1.50 | 30/0.25 | 13.0 | 27.8 | 13.7 | |
2.50 | 49/0.25 | 13.0 | 28.5 | 8.21 |
