适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。

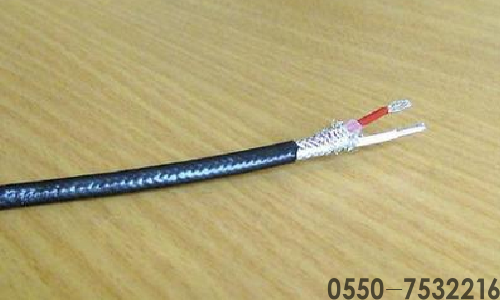

一、NX-HFFP JX-HFFP耐高温补偿电缆执行标准 采用企业标准
二、高温补偿导线产品名称、型号如表1所示
表1
产品名称 | 补偿导线型号 | 所配用热电偶名称 | 所配用热电偶分度号 |
铜-铜镍0.6补偿导线 | SC | 铂铑10-铂热电偶 | S |
铁-铜镍22补偿导线 | KCA | 镍铬-镍硅热电偶 | K |
铜-康铜补偿导线 | KCB | ||
镍铬10-镍硅3延长型导线 | KX | ||
铁-铜镍22补偿导线 | NC | 镍铬-镍硅热电偶 | N |
镍铬14硅-镍硅延长型导线 | NX | ||
镍铬10-铜硅45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
铜-铜镍45延长型导线 | TX | 铜-康铜热电偶 | T |
三、高温补偿导线KCHFF EXHFF使用条件 环境温度：-60～275℃。
四、技术条件
1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表2
五、电缆的型号规格及外径
型号 | 线芯材料 | 线芯型式 | 标称截面mm2 | 导体结构根/直径mm | 成品电缆外径参考 |
KCHFF | 补偿导线合金丝 | 单股线芯 | 0.2 | 1/0.52 | 1.6×2.4 |
多股线芯 | 0.2 | 7/0.2 | 1.7×2.6 |
注：1、屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm；
2、线芯为多股线芯（R）或带屏蔽（P），其型号应加"R"或"P"或"RP"。
六、交货要求
1、交货长度为100m或其整数倍，成盘长度应不小于100m,长度计量误差应不超过±0.5%；
2、根据双方协议允许任何长度交货。
