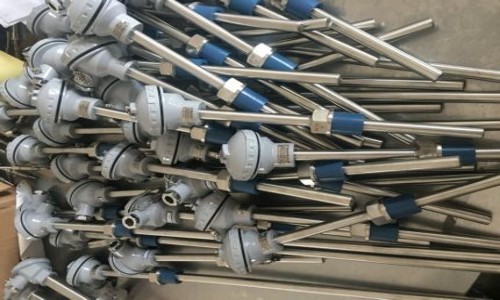

WZPK-236S, WZPK2-430铠装铂电阻

发布时间:2023-08-25 23:49:53人气:

WZPK-236S, WZPK2-430铠装铂电阻工作原理

铠装铂电阻工作原理:在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的温度值。

主要技术指标

安徽佰能电气有限公司热电阻,铠装热电阻,铂热电阻,耐磨热电阻,防腐热电阻等欢迎咨询

量程规格

型 号

分度号

测温范围℃

精度等级

允许偏差△t ℃

WZPK

Pt100

-200~500

A级

±(0.15或+0.002︱t︱)

B级

±(0.3或+0.005︱t︱)

注:式中"t"为感温元件实测温度绝对值

公称压力

一般是指在常温下,保护管所能承受静态外压而不破裂,实验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热响应时间

在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需要的时间,称为热响应时间,用t0.5表示。

热电阻绝缘电阻

常温绝缘电阻的实验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%;常温绝缘值应不小于100MΩ。通过铠装铂电阻测量电流最大不超过5mA。


WZPK-236S, WZPK2-430铠装铂电阻型号表示

W

Z

P

K

规格





-

1

无固定装置

2

固定卡套螺纹

3

可动卡套螺纹

4

固定卡套法兰

5

可动卡套法兰

0

简易式

2

防溅式

3

防水式

6

插座式

7

带连线导线式

线

3

φ3

4

φ4

5

φ5

6

φ6


W

Z

P

K

-
