一:简单介绍
适用于分度号为S、R、K、E、N、E 、T、J型各种热电偶与温度显示仪表之间的电气连接,广泛用于电力、冶金、石油、化工等国防科研等部门热工测温自动化控制,具有线对屏蔽和总屏蔽的电缆,能有效地防止外界干扰,提高测温精度。
二:使用条件
(1) 工作温度
耐热用:较高200℃和260℃两种;
一般用:较高70℃和105℃两种。
(2) 较低环境温度:氟塑料绝缘和护套电缆:固定敷设-60℃,非固定敷设-20℃;
聚氯乙烯绝缘和护套电缆:固定敷设-40℃,非固定敷设-15℃。
(3)较小弯曲半径:聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍,氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍。

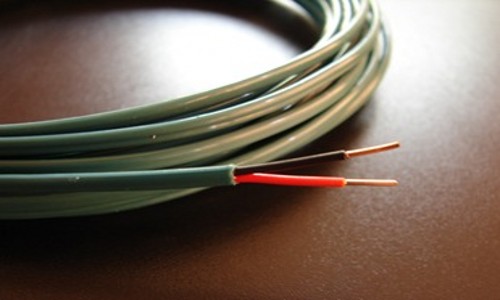

三:KX-GS-VVP 2x1.0热电偶补偿导线型号和名称:
型 号 | 名 称 |
KX-VV | 聚氯乙烯绝缘聚氯乙烯护套K分度热电偶用补偿导线 |
KX-VPV-1 | 聚氯乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VPV-2 | 聚氯乙烯绝缘铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VPV-3 | 聚氯乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP1V-1 | 聚氯乙烯绝缘镀锡铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP1V-2 | 聚氯乙烯绝缘镀锡铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP1V-3 | 聚氯乙烯绝缘镀锡铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP2V-1 | 聚氯乙烯绝缘铜带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP2V-2 | 聚氯乙烯绝缘铜带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP2V-3 | 聚氯乙烯绝缘铜带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP3V-1 | 聚氯乙烯绝缘铝塑复合带分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP3V-2 | 聚氯乙烯绝缘铝塑复合带分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
KX-VP3V-3 | 聚氯乙烯绝缘铝塑复合带总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
