电伴热带（自限温系列）
中温系列：相对国外型号QTVR系列
一、产品型号：
Z：温度等J：中温（Z）系列
WL：温控伴热电缆
标称功率：35W/m、45W/m、50W/m、60W/m
结构型式：基本型（J）、基本防腐型（J2）屏蔽防爆型（P）、屏蔽防腐性
（P2）、防爆防护型（PF）、防爆 防腐型（PF2）
电压等J：110V、220V、380V、600V
ZR：芯带阻燃

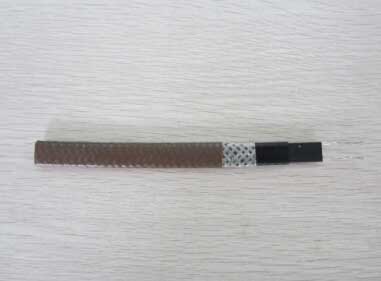

二、电缆结构示意图：
1、铜芯导线：7×0.50、7×0.32、19×0.41
2、导电塑料层：普通PTC、阻燃PTC、含氟PTC
3、绝缘层：改良性聚烯烃、阻燃聚烯烃、氟塑料
4、屏蔽层：镀锡软圆铜线，覆盖密度80%
5、护套层：改良性聚烯烃、阻燃聚烯烃、氟塑料
三、技术指标：
1、标准颜色：棕色
2、温度范围：高工作温度105±5℃；
高曝露温度135℃；
高承受温度：改良性聚烯烃105℃、阻燃聚烯烃105℃、
氟塑料200℃
3、施工温度：低-40℃
4、热稳定性：由10℃至149℃间来回循环300次后，电缆发热量维持在90%以上。
5、弯曲半径：-20℃时为30.4mm
-30℃时为40.6mm
Bending radius: 30.4mm for -20℃; 40.6mm for -30℃.
6、绝缘电阻：电缆长度100m,恒温水域75℃时；测试绝缘电阻小值20MΩ，有
屏蔽或防爆护型，室温20℃时用2500VDC在屏蔽层与导线线芯之间
摇试1分钟，绝缘电阻小值为1200MΩ。
