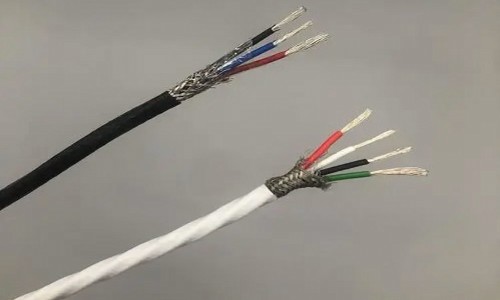

一、本产品适用于交流额定电压450/750V及以下要求耐高温、低温、耐老化、阻燃等各种恶劣环境中作控制、监控回路、电气仪表连接和自动化系统的信号传输。广泛应用于发电、石油、化工、冶金、钢铁等行业。氟塑料控制电缆使用特性（1） 导体高工作温度：200℃
（2） 使用环境温度：固定敷设-40～+105℃
（3） 允许弯曲半径：不小于电缆外径的6倍，铜带屏蔽及铠装电缆不小于电缆外径的12倍。氟
二、塑料控制电缆型号及名称
型 号 | 名 称 | 使用范围 |
ZR-KHFV | 氟塑料绝缘阻燃105℃聚氯乙烯护套控制电缆 | 敷设在室内、电缆沟、管道固定场合 |
ZR-KHFVP | 氟塑料绝缘阻燃105℃聚氯乙烯护套铜丝编织屏蔽控制电缆 | |
ZR-KHFVP2 | 氟塑料绝缘阻燃105℃聚氯乙烯护套铜带屏蔽控制电缆 | |
ZR-KHFV22 | 氟塑料绝缘阻燃105℃聚氯乙烯护套钢带铠装控制电缆 | 敷设在室内、电缆沟、管道、直埋等能承受较大机械外力固定场合 |
ZR-KHFVP22 | 氟塑料绝缘阻燃105℃聚氯乙烯护套铜丝编织屏蔽钢带铠装控制电缆 | |
ZR-KHFVP2-22 | 氟塑料绝缘阻燃105℃聚氯乙烯护套铜带屏蔽钢带铠装控制电缆 | |
ZR-KHFVR | 氟塑料绝缘阻燃105℃聚氯乙烯护套软控制电缆 | 或敷设在室内移动要求柔软等场合 |
ZR-KHFVRP | 氟塑料绝缘阻燃105℃聚氯乙烯护套编织屏蔽软控制电缆 |
三、技术参数
标称截面 mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | |
20℃时导体电阻不大于Ω/km | A、B类 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 |
R类 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | |
20℃时绝缘电阻 | ≥50MΩ·km | |||||||
交流试验电压50Hz | 2.5kV/5min不击穿 | |||||||
阻燃特性 | 通过GB/T18380.3-2001成束燃烧A类试验 | |||||||
