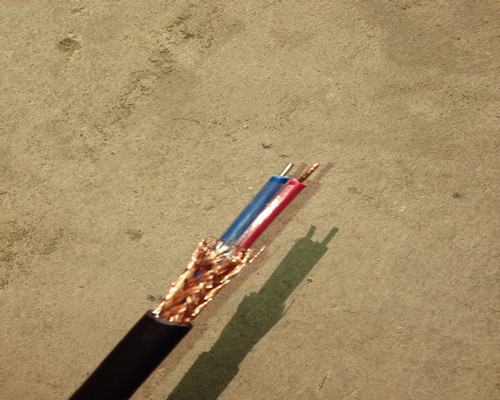

热电偶用补偿导线/补偿电缆: 补偿导线与补偿电缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差,补偿导线与补偿电缆分为延长型和补偿型两种。 使用特性: 1、工作温度: 2、***环境温度: 3、允许弯曲半径: 产品所配用热电偶 : 名称 型号 配用热电偶 分度号 铜-铜镍0.6补偿导线 SC或RC 铂铑10-铂热电偶 铂铑13-铂热电偶 S或R 铁-铜镍22补偿导线 铜-铜镍40补偿导线 镍铬10-镍硅3延长型导线 KCA KCB KX 镍铬-镍硅热电偶 K 铁-铜镍18补偿型导线 镍铬14-镍铬硅延长型导线 NC NX 镍铬硅-镍硅热电偶 N 镍铬10-铜镍45延长型导线 EX 镍铬-铜镍热电偶 E 铁-铜镍45延长型导线 JX 铁-铜镍热电偶 J 铜-铜镍45延长型导线 TX 铜-铜镍热电偶 T 产品型号名称(以KX为例,其它类似): 1、补偿导线: 型号 名称 KX-G-VV 聚***绝缘和护套一般用普通级K分度热电偶用补偿导线 KX-G-VPV 聚***绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线 KX-H-FF 氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线 KX-H-F4B 聚四氟绝缘,玻璃丝编织护套普通级K分度热电偶用高温补偿导线 KX-H-FPV105 氟塑料绝缘铜丝编织屏蔽耐热105℃聚***护套普通级K分度热电偶用高温补偿导线 2、补偿电缆 型号 名称 KX-G-VV 聚***绝缘对绞聚***护套一般用普通级K分度热电偶用补偿电缆 KX-G-VPV 聚***绝缘对绞铜丝编织分屏蔽聚***护套一般用普通级K分度热电偶用补偿电缆 KX-G-VPVP 聚***绝缘对绞铜丝编织分屏蔽和总屏蔽聚***护套一般用普通级K分度热电偶用补偿电缆 KX-G-VVP 聚***绝缘对绞铜丝编织总屏蔽聚***护套一般用普通级K分度热电偶用补偿电缆 IA-KX-G-VP3V 聚***绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚***护套一般用普通级K分度热电偶用本安补偿电缆 KX-GS-VV 聚***绝缘对绞聚***护套一般用J密级K分度热电偶用补偿电缆 KX-GS-VPV 聚***绝缘对绞铜丝编织分屏蔽聚***护套一般用J密级K分度热电偶用补偿电缆 KX-GS-VPVP 聚***绝缘对绞铜丝编织分屏蔽和总屏蔽聚***护套一般用J密级K分度热电偶用补偿电缆 KX-GS-VVP 聚***绝缘对绞铜丝编织总屏蔽聚***护套一般用J密级K分度热电偶用补偿电缆 IA-KX-S-VP3V 聚***绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚***护套一般用J密级K分度热电偶用本安补偿电缆 KX-H-FF 氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用高温补偿电缆 KX-H-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 KX-H-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 KX-H-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆 KX-HS-FF 氟塑料绝缘对绞氟塑料护套J密级K分度热电偶用高温补偿电缆 KX-HS-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套J密级K分度热电偶用高温补偿电缆 KX-HS-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套J密级K分度热电偶用高温补偿电缆 KX-HS-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套J密级K分度热电偶用高温补偿电缆 KX-H-FV105 氟塑料绝缘对绞耐热105℃聚***护套普通级K分度热电偶用高温补偿电缆 KX-H-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚***护套普通级K分度热电偶用高温补偿电缆 KX-H-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽耐热105℃聚***护套普通级K分度热电偶用高温补偿电缆 KX-H-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚***护套普通级K分度热电偶用高温补偿电缆 KX-HS-FV105 氟塑料绝缘对绞耐热105℃聚***护套J密级K分度热电偶用高温补偿电缆 KX-HS-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚***护套J密级K分度热电偶用高温补偿电缆 KX-HS-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽、总屏蔽耐热105℃聚***护套J密级K分度热电偶用高温补偿电缆 KX-HS-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚***护套J密级K分度热电偶用高温补偿电缆 注:
耐热用:***200℃和260℃两种
一般用:***70℃和105℃两种
氟塑料绝缘和护套线缆:固定敷设-60℃,非固定敷设-20℃
聚***绝缘和护套线缆:固定敷设-40℃,非固定敷设-15℃
聚***绝缘和护套非铠装线缆不小于电缆外径的6倍
氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍
铠装线缆不小于电缆外径的12倍
1、J密级用S表示
2、需导体为多股软芯时在原型号zui后加“-R”
3、屏蔽层也可采用复合铝带(P3)和复合铜带(P2)绕包
4、需阻燃在原型号前加“ZR-”
