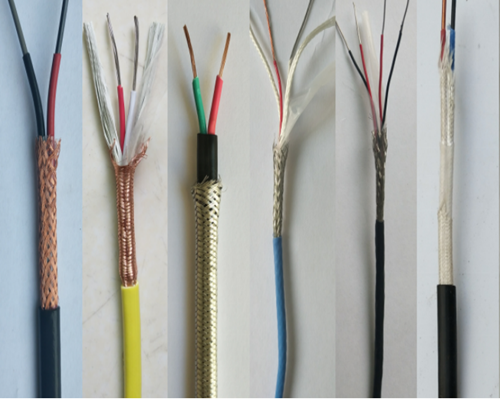

ZR-YVFRP阻燃耐低温电缆

发布时间:2023-11-09 14:15:47人气:

一:产品特点及用途 本产品适用于交流额定电压450/750V及以下用电器仪表连接线或传输,电缆具有耐寒、防油、抗拉、耐、等特性,适合冶金、电力、机械、港口等行业具有等特殊要求使用。


二:产品执行 Q/HHTZH007.2 阻燃试验执行GB12666-90


三:使用特性

1.交流额定电压:U0/U 450/750KV 工作温度:70℃(阻燃型为105℃)

2.温度:固定敷设-40℃,非固定敷设-15℃

3.电缆安装敷设温度应不低于-20℃。


四:基本型号及名称

(K)YVFR绝缘和护套控制软电缆
(K)YVFRP绝缘和护套铜编织屏蔽控制软电缆
(K)YR橡胶绝缘和护套控制软电缆
(K)YRP橡胶绝缘和护套铜编织屏蔽控制软电缆

热电偶K型补偿导线备注:

1 如需阻燃电缆,请在型号前加ZR。

2导体线芯中铜丝可以采用镀锡。

3 电缆如有特殊要求,可根据提供图纸生产或根据使用要求设计生产。

K型热电偶补偿导线ZR-KX-G KXB-GB KXR-G K型热电偶补偿导线ZR-KX-G KXB-GB KXR-G预计总共存在相对的自来水公司超过3000家,这种高度分散的体系对水表行业的影响就是地区采购壁垒******,基于此,霍尼韦尔大中华区研发副总裁兼技术官张大可认为,xj****业、xj****物流交通是今后五年投资的要点,据了解,目前部分工程机械企业在产品线已经采取多元化战略部署,例如,农机设备、港口设备、煤矿设备以及风电设备几大主要工程机械企业均有所,其中,伺服、减速器和控制器决定了产品的性能、及价格,而国内企业大多从事整机生产,减速器等关键零部件主要依赖进口

五:代号名称和含义 表2

项目代号说明
阻燃特性ZR阻燃软电缆
系列代号K控制电缆
绝缘护套材料Y(VF)
屏蔽材料P铜丝编织屏蔽
P1镀锡铜丝屏蔽
导体结构A单股导体
B7股绞合导体
R多股绞合导体

六:主要技术指标

1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表3。

2.20℃时绝缘电阻不小于50MΩ/KM

3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

七:基本电缆规格及结构参数

线芯*标称截面(mm2)导体结构 (根数*直径) (B/R) mm电缆外径(mm)参考重量(kg/km)
YVFRYVFRPYVFRYVFRP
2*0.7524*0.207.08.283123
2*1.032*0.208.09.192137
2*1.548*0.209.210.5124174
2*2.551*0.2510.511.8166220
3*0.7524*0.208.59.8103143
3*1.032*0.209.010.2110152
3*1.548*0.209.510.7136177
3*2.551*0.2512.513.8190243
4*0.7524*0.209.010.2120160
4*1.032*0.209.310.9130173
4*1.548*0.2011.012.5161205
4*2.551*0.2513.514.9230270
5*0.7524*0.2010.011.5128168
5*1.032*0.2011.012.5150220
5*1.548*0.2012.013.5200270
5*2.551*0.2514.015.2300390
7*0.7524*0.2010.511.5151221
7*1.032*0.2012.514.2172241
7*1.548*0.2013.014.6240298
7*2.551*0.2515.516.5360380
8*0.7524*0.2013.514.5175234
8*1.032*0.2014.015.2200233
8*1.548*0.2015.016.6288291
8*2.551*0.2516.017.2420580
10*0.7524*0.2014.115.4220320
10*1.032*0.2015.016.0270394
10*1.548*0.2017.118.1355480
10*2.551*0.2519.020.1520650
12*0.7524*0.2013.014.5255365
12*1.032*0.2014.215.4297397
12*1.548*0.2016.017.2382520
12*2.551*0.2520.021.5597690
14*0.7524*0.2017.018.0290390
14*1.032*0.2017.619.0341470
14*1.548*0.2019.020.0460580
14*2.551*0.2521.022.0590790
19*0.7524*0.2015.816.8350480
19*1.032*0.2017.018.0420550
19*1.548*0.2020.021.0540660
19*2.551*0.2523.024.28551073
