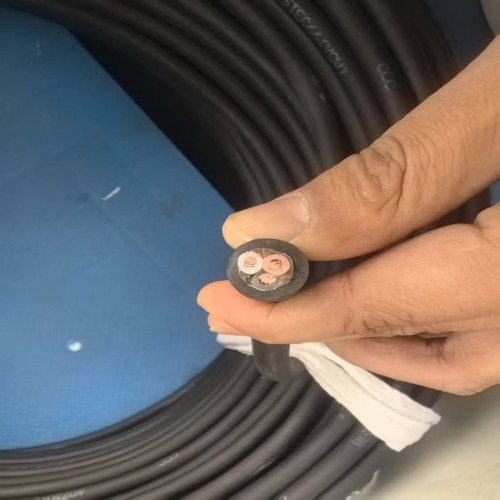

YZW3x4+1x2.5橡皮电线300/500V
一、技术参数：GB5013.4-97 JB8735.2-98(idt IEC 245-4:94)
本产品采用的标准与国际电工委员会IEC245(1994)的规定相一致.
本产品适用于交流额定电压450/750V及以下家用电器,电动工具和各种移动多电器设备.
电缆的长期工作温度应不超过65℃
"W"型派电缆具有耐气候和一定的耐油性能,适用于在户外接触油污场合使用.
二、电缆型号
| 型号 | 名称 | 用途 |
| YQ、YQW | 轻型橡套软电缆 | 用于轻型移动电器设备和工具 |
| YZ、YZW | 中型橡套软电缆 | 用于轻型移动电器设备和工具 |
| YC、YCW | 重型橡套软电缆 | 用于各种移动电器设备，能承受较大的机械外力作用 |
天长市时丰电气有限公司www.ahbnyb.com
YZ、YZW 300/500V
| 标称截面mm2 | 绝缘标称厚度mm | 二芯 | 三芯 | 四芯 | ||||||||||||
| 护套标称厚度mm | 平均外径mm | 参考重量kg/km | 护套标称厚度mm | 平均外径mm | 参考重量kg/km | 护套标称厚度mm | 平均外径mm | 参考重量kg/km | ||||||||
| 下限 | 上限 | YZ | YZW | 下限 | 上限 | YZ | YZW | 下限 | 上限 | YZ | YZW | |||||
| 0.75 | 0.6 | 0.8 | 6.0 | 8.2 | 70 | 84 | 0.9 | 6.6 | 8.8 | 85 | 102 | 0.9 | 7.2 | 9.6 | 116 | 139 |
| 1.0 | 0.6 | 0.9 | 6.4 | 8.8 | 84 | 101 | 0.9 | 6.8 | 9.2 | 105 | 120 | 0.9 | 7.6 | 10.0 | 125 | 150 |
| 1.5 | 0.8 | 1.0 | 8.0 | 10.5 | 110 | 130 | 1.0 | 8.4 | 11.0 | 136 | 155 | 1.1 | 9.4 | 12.5 | 180 | 210 |
| 2.5 | 0.9 | 1.1 | 9.4 | 12.5 | 153 | 183 | 1.1 | 10.0 | 13.0 | 194 | 228 | 1.2 | 11.0 | 14.0 | 242 | 280 |
| 4 | 1.0 | 1.2 | 11.0 | 14.0 | 234 | 260 | 1.2 | 11.5 | 14.5 | 287 | 320 | 1.3 | 13.0 | 16.5 | 396 | 430 |
| 6 | 1.0 | 1.3 | 12.5 | 17.0 | 312 | 375 | 1.3 | 13.0 | 18.0 | 385 | 430 | 1.4 | 14.5 | 20.0 | 530 | 570 |
| 四芯(3+1)芯 | 标称截面mm2 | 绝缘标称厚度mm | 五芯 | |||||||||
| 主线芯×截面+接地线芯×截面mm2 | 护套标称厚度mm | 平均外径mm | 参考重量kg/km | 护套标称厚度mm | 平均外径mm | 参考重量kg/km | ||||||
| 下限 | 上限 | YZ | YZW | 下限 | 上限 | YZ | YZW | |||||
| - | - | - | - | - | - | 0.75 | 0.6 | 1.0 | 8.0 | 11.0 | 140 | 160 |
| - | - | - | - | - | - | 1.0 | 0.6 | 1.0 | 8.4 | 11.5 | 157 | 173 |
| 3×1.5+1×1 | 1.1 | 9.4 | 12.0 | 171 | 188 | 1.5 | 0.8 | 1.1 | 10.0 | 13.5 | 201 | 230 |
| 3×2.5+1×1.5 | 1.2 | 11.0 | 14.0 | 232 | 260 | 2.5 | 0.9 | 1.3 | 12.5 | 15.5 | 294 | 320 |
| 3×4+1×2.5 | 1.3 | 13.0 | 16.0 | 375 | 392 | 4 | 1.0 | 1.4 | 14.5 | 18.0 | 425 | 457 |
| 3×6+1×4 | 1.4 | 14.5 | 19.5 | 485 | 520 | 6 | 1.0 | 1.6 | 16.5 | 22.5 | 590 | 630 |
